Socomec STATYS (スタティス) シリーズ 100-1000A?

Socomec STATYS (スタティス) シリーズ 32A-1000A

statys1

電源設備に求められる信頼性は日増しに高まってきております。 データセンターダウンに関する調査によると、電源障害の79%はUPS出力バスと負荷の間で発生しており(※)、UPSを中心としての電源設備では完全な保護とは言えなくなってきました。 STATYS はこれらUPS二次側で発生するリスクを負荷機器に影響を与えないようにする、最もクリティカルな負荷に必要とされる電源切替装置(STS)です。
(※アップタイム・インスティチュート調べ)

特長

* 非常にコンパクトなデザイン(省スペース)。
* 高速スイッチングSCR採用
* 切替時間:<1/4サイクル
* ダブル・マニュアル・バイパス回路
* SCR障害管理(オープン/短絡)
* 負荷短絡電流制御(二次側トランスよりのインラッシュ電流に対応)
* デュアル内部回路でより高い安全性:デュアルドライブ回路電源・デュアル制御回路・デュアル冷却ファン
* 高い保守性(メンテナンスは主に前面から)。
* ホットスワップ電子回路(19インチラックバージョン)
* あらゆるニュートラル形式の設備に対応。
* 簡単かつユーザーフレンドリーな操作。また、操作は全てログに記録されます。
* 15年以上に渡る導入実績。あらゆる業種のデータセンターを始め、原子力・石油・通信・発電所・航空管制施設など多数の実績に裏づけられた高性能。
*柔軟な電圧対応(単相2/3線、3相3/4線、200V・210V・220V・ 220/380V・230/400V・240/415Vなど)。

STATYS 19インチラック収納型 (単相2極切替 32A,63A/三相3,4極切替63-100A)

statys4statys3

63A-100Aまで9Uの筐体で供給できます。

2Uのコンパクトな筐体に32Aの容量を持っています。

Modulys Green Power UPS モジュール式UPS 20-360kVA

Modulys Green Power UPS  モジュール式UPS 20-360kVA

N+1冗長構成
プラグインのパワーモジュールにより、万一のモジュール故障時にも負荷を保護します。また、電力供給モジュール、充電器などが冗長化されているので高い信頼性があります。

MTTRの低減
プラグインのパワーモジュールは機器稼働中でも交換でき、故障時にも素早く対応できます。

ファンスピードコントロール内蔵
ファンの速度を個々にモニターし負荷の使用率に合わせ、効率よく冷却します。最大6ストリングまでバッテリーを追加できます。

■その他
二重入力電源対応・20kVAごとに容量を増加できるのでTCOを削減できます。1キャビネット当たり、6台のパワーモジュール(120kVA)まで内蔵でき、最大3キャビネット360kVAまで1台のUPSとして稼働します。

構成例

構成例1
パワーモジュール3台(60kVA)キャビネットに収納し+バッテリーモジュール3台を、各々5台に追加することにより、UPS容量を追加すると共に、バックアップ時間が10-60分増加します。(バックアップ時間は負荷量により上下します)


構成例2
パワーモジュール3台+バッテリーキャビネット1台を、パワーモジュール5台+バッテリーキャビネット2台に追加することにより、最大バックアップ時間が120分になります。

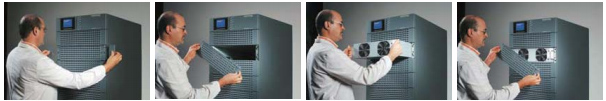

■モジュール交換が容易に行えます

製品仕様

モジュール数 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
システムkVA 120 240 360
容量 (kVA) 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 320 340 360
容量 (kW) 18 36 54 72 90 108 126 144 162 180 198 216 234 252 270 288 306 324

電気仕様

定格入力電圧 (V) (三相+N) 400VAC -25% +20%
入力周波数 50/60±10%
入力力率 / THDI 0.99<3%
出力電圧 (V) (三相+N) 400V ±1% (380/415に設定可能)
出力周波数 (Hz) 50/60
自動バイパス 定格出力電圧±15%(8-15%に設定可能)
定格出力周波数±1Hz(0.5-5Hzに設定可能)
過負荷耐量 125% 10分 / 150% 60秒
電圧歪み 線形負荷<1% 非線形負荷<5%

モジュール仕様

電力 (kVA) 20
電力 (kW) 18
蓄電池充電電流 (A) 1.2-5
効率 (オンラインモード) 最大96%
効率 (エコモード) 最大98%
重量 (㎏) 30

環境仕様

運電温度 (℃) 0℃ ~ +40℃
(蓄電池寿命に最適なのは15-25℃)
保管温度(℃) -5℃ ~ +45℃
(蓄電池寿命に最適なのは15-25℃)
相対湿度(%) 0-95 (結露しないこと)
騒音 (dBA) 60-66
必要冷房能力
(m3/h)
440-5980

規格

安全 EN 62040-1 (NEMKO認証), EN 60950-1
タイプ及び性能 EN 62040-3 (VFI-SS-111)
EMC EN 62040-2
保護レベル IP20

寸法及び重量 (1キャビネット)

寸法 (WxDxH) (mm) 520 x 975 x 1695
重量 (カラキャビネット) 200kg

小容量蓄電池キャビネット

寸法 (WxDxH) (mm) 600 x 900 x 1695
重量 (カラキャビネット) 161kg
重量 (1モジュールあたり) 121kg

大容量蓄電池キャビネット

寸法 (WxDxH) (mm) 600 x 900 x 1695
重量 (バッテリー40個入り) 770kg

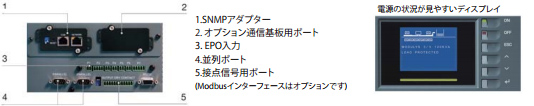

通信仕様

コンテナDC

コンテナDC

※建築基準法の規制対象外になる見込みですが、ご要望の際は弊社までご連絡頂けますようお願い申し上げます。

ejemplo_container

通常のISOコンテナーに、空調設備、電源設備、各種プロテクション、アクセスコントロール、監視システムなどデータセンターに必要なインフラを収納しております。

主な特長:
■高効率・低いPUEを達成するための柔軟性あるモジュラー構成。(最大PUE1.3まで設計可能です)。
■お客様のご要望に応じてカスタマイズ可能。
■プロジェクト期間の短縮が期待できます。
■優れた拡張性。
■TCO削減。
■インドア・アウトドア設置に対応(油田・ガス田・砂漠など)
■Tier 3, Tier 4要求に対応可能(現場での保守作業の可否によります)
■最大3個まで立て積み可能。
■耐火性能:120分間 (EN-1042-2)
■耐水性能:IP65/NEMA4
■耐震保護も対応可能です。

高い保守性 – コンテナ内でラックの正面・背面からラック内部にアクセス可能

DSC00029

ラックはレールに乗っており、前後可動式となっております。

40フィートコンテナにラック19本を収納可能

ラック1本当り5kWから最大30kWまで対応しております(それ以上の負荷はご相談下さい)。

DSC00089

IEC, EN, ISO, DINなど様々な国際規格に準拠。

コンテナ型データセンター(AST SSC)は主な国際規格に準拠しております。
またNEMA, IECバージョンもございます。

その他の特長

* 20フィートまたは40フィートのコンテナタイプをご提供できます。
* 結露や過冷却を防ぐ断熱性を考慮しております。
* 高密度負荷においても省エネルギーな空調システム(冷水)
* フリークーリングの空調システムもございます。
* 変圧器、分電盤、UPS、バッテリー、STS(電源切替装置)、発電機、分岐バスバーなどをコンパクトにまとめた電源システムもご提供できます。。
* チラー搭載のコンテナもご提供できます。
* 前室も準備可能です。
* 外部接続ボックス。
* 内部消火システム。

DSC00011

※ Smart ShelterはAST社のオリジナル製品で、日本の環境に合わせて販売しております。
