Socomec STATYS XS 200V対応 STS 16A / 32A

単一電源入力のIT機器に対する電源の冗長性を実現。

二つの電源回路から電力の供給を受け、一回路に障害が発生した場合、素早くバックアップ側電源に切り替わります。これにより、IT機器稼働を継続させます。

staty_066_a_tel_tel特徴

入力電源 200V~240V対応

19インチラック搭載可能

IT機器への出力コンセントIEC320標準装備

稼働状況を管理しやすいLCD表示

標準で接点信号を装備。LAN接続(SNMP)オプションで外部との通信も可能

ITICカーブに対応した切替時間

ITIC curve

XSSpec

Socomec MASTERYS GP4 UPS (60-120kVA)

特長
高効率
負荷力率1.0なのでkVA=kW
高信頼性 MTBF >300,000時間
最大6台までの並列冗長運転選択可能
ECOモード(常時商用効率99%-停電時インバータ運転)の選択可能
待機冗長方式(常用系UPSのバイパス回路を予備UPSにて無停電化)選択可能
共通(コモン)バッテリー対応
ニッケルカドニウムバッテリー対応(発注時ご指定)
発電機入力(ソフトスタート)対応
周囲温度40℃まで稼働可能(蓄電池は蓄電池仕様による)
急速充電オプション対応
60-80kVA: 20A (標準10A)
100-160kVA:32A (標準16A)

MASGP4-SL

7インチカラータッチスクリーン搭載

GP4 LCD monitor

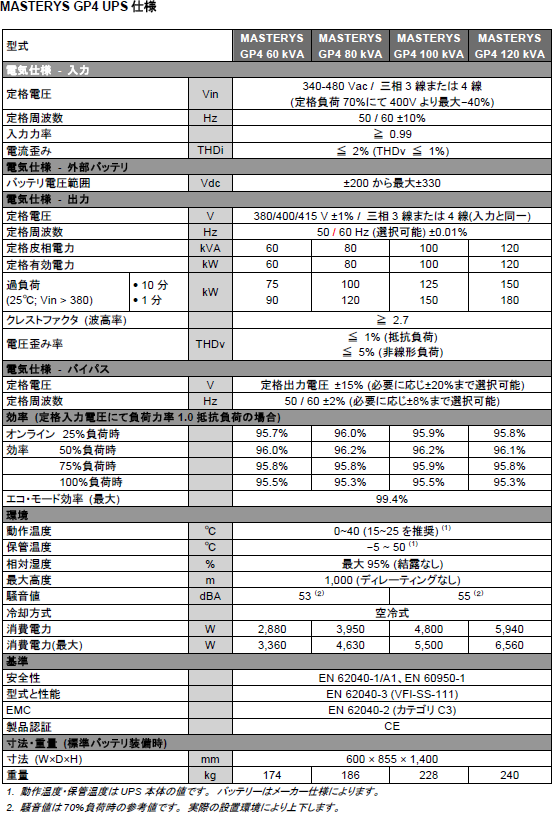

GP4 Spec

リチウムイオンコンデンサー対応 Socomec Green Power 2.0 UPS

詳細はお問い合わせください。

リチウムイオンバッテリー対応 Socomec Green Power 2.0 UPS

詳細はお問い合わせください。

ネットワーク対応電源監視装置付きPDU

ネットワーク対応電源監視装置付きPDU
内蔵の監視装置は入力電力、出力168ライン(最大)の電力環境を監視する事ができるPDUです。
監視環境に異常が発生した場合はアラームを発報し異常を通知します。
また、外部監視機能を標準装備していますのでネットワーク環境にて監視が可能です。

pdu

特長

◆7インチグラフィックLCDタッチスクリーン装備しています。
◆入力電力、出力電力および環境温度の監視機能を搭載しています。
◆ディスプレイパネルにて電圧、電流波形が確認できます。
◆ディスプレイパネルにて高調波スペクトルが確認できます。
◆アラームの設定をプログラミングできます。
◆イーサネット/RS485リモート監視可能(Modbus)
◆イベントログデータをSDカードへ保存し、電源品質障害等の解析が可能。

Modbusプロトコルは、シリアルポート向けバージョン、イーサネットその他のインターネット・プロト コル・スイートをサポート。
J-busについては2線29ピンを4線49ピンへ変換するアダプター(市販)を使用することで可能。 警報用ドライ接点出力。

pdu_02
ディスプレイ監視画面
pdu_03
ネットワーク監視画面
pdu_04

監視機能・性能

主電力計測基板 MPMB
(Mains Parameter Management Board)
項 目 性 能
周波数(Hz) ±1%
単相電圧、線間電圧(V) ±1%
単相電流(A)(1) ±1%(10% 以上の電流)
ニュートラル電流(A) ±1%
kVA, kW, kvar(2) ±3%
PF,cosθ(2) ±0.05%
kVAH, kWH, kvarH(2) ±3%
キャビネット内部/変圧器温度(℃) ±2°C

(1)±1%(10%~100%)電流時、±2%(1%~10% 電流時) (2)電力 PF ±0.8~1.0

分岐電流計測基板 BCMB
(Branch Current Management Board)
項 目 性 能
単相電圧(V) ±1%
単相分岐電流(A) ±2%(2A以上)
±3%(2A以下)
単相分岐電力(kW) ±2%(3A以上)
±4%(2A以下)
単相分岐力率(PF)(1) ±0.05%
単相電力量(kWh)(1) ±4%

(1)±1%(10%~100%)電流時、±2%(1%~10% 電流時) (2)電力 PF ±0.8~1.0

監視機能一般仕様・性能

一般仕様
環境温度 0~40°C
保管温度 -20~70°C
相対湿度 95% 以下(結露のないこと)
単相電流(A) ±1%(10% 以上の電流)
ディスプレイ 7 インチ 800×480 LCD タッチスクリーン
コミュニケーション RS-485(Modbus RTU), イーサネット ,UBS
データ更新時間 1 秒
安全規格 EN61010
カテゴリー CAT III

PDUラインナップ(一例)※ご要望の仕様で製作できます。ご相談下さい。

監視回路 出力変圧器 外観寸法、重量
横幅(mm) 奥行(mm) 高さ(mm) 重量(mm)
薄型タイプ 単相 21 回路 なし 700 300 1200 120
単相 42 回路 なし 700 300 1800 200
19インチタイプ 単相 21 回路 15kVA 600 1070 1991 300
単相 42 回路 20kVA 600 1070 1991 350
単相 84 回路 30kVA 900 1070 1991 480
自立タイプ 単相 42 回路 50kVA 700 900 1800 600
単相 42 回路 75kVA 800 900 1800 700
単相 84 回路 100kVA 1000 1000 2000 900

警報設定

アラーム設定レベル 周波数 電圧 電流 変圧器温度 電圧波形歪み 出力分岐電流
上限異常
上限警告
下限警告 - - - -
下限異常 - - - -

オプション
19インチタイプ、自立タイプには下記の製品が装備可能です。
UPS Socomec社製 単相5kVA~11kVA
STS Socomec社製 出力容量 32A、63A、100A(単相または三相)

Socomec Netys RTシリーズUPS 5~11kVA 200V 高機能単相無停電電源装置

特長

●オンライン ダブルコンバージョン
VFIと入力PFC & 自動バイパス
●高い冗長性
●オンラインモードで高効率 >92%
●共通バッテリーに対応
●1+1並列冗長構成に対応。
●逆流防止保護内蔵
●EPO(緊急停止)信号入力。
●WEB/SNMP(イーサネットRJ45)、
Modbus/JBUS(RS232)対応。
●ラックマウント、縦置きに対応。
LCDディスプレイの向きも変更可能です。
snrt_ups_5-11kva_200v
標準構成
snrt_ups_5-11kva_200v_02
エクストラチャージモデル(7~11kVA)
充電基板が複数接続されている事をUPSが検知すると、自動的に充電電流を設定します。
標準+追加で8Aまで充電可能です。
snrt_ups_5-11kva_200v_03

手動デバイス

●独自の手動バイパス内蔵ボックス(80A)。
●単機タイプ:2U、1+1タイプ:3U
●並列ポート(DB15)搭載により、
障害発生時など瞬時に切り替えます
snrt_ups_5-11kva_200v_04
豊富な通信オプション
●オプションの通信ソフト(英語)により、多彩な通信・監視機能を提供します。
●接点インターフェースカードもオプションで対応。

Netys RT 単相UPS仕様

出力容量 5000VA 7000VA 9000VA 11000VA
4500W 5400W 7200W 9000W
構成 オンラインダブルコンバージョン VFI・入力 PFC・自動バイパス
並列冗長機能 1+1
入力
電圧 単相 181~280VAC 最大 100Vac @50% 負荷
周波数 50/60Hz±10%(自動選択)
力率 / THDi >0.99/<5%
出力
電圧 単相 選択可 200/208/220/240V-50 or 60Hz±2%(バッテリーモードにて ±0.05Hz)
効率 オンラインモードにて最大 92%
過負荷耐量 105% / 125% 5 分 : 150% 30 秒
出力接続 端子
バッテリー
標準バックアップ時間 8分 6分 8分 6分
電圧 192VDC 192VDC 240VDC 240VDC
再充電時間 容量 90% 回復 :<6 時間
通信
ミミックパネル LCD(英語)
RS232 MODBUS プロトコル
USB HID プロトコル -
WEB/SNMP(イーサネット RJ45 ポート)
COMM スロット
ドライ接点カード オプション
EPO 入力(RJ11 ポート)
モデム /ADSL サージ保護 -
並列ポート
規格
性能 EN62040-3(VFI-SS-111)
安全性 /EMC EN62040-1(TÜV-GS 認証済)EN62040-2
製品認証 CE, TÜV-GS , C-Tick
IP 定格 IP20
環境
動作周囲温度 0°C~40°C(バッテリーの最適温度は 15-25°C)
保存温度範囲 -15°C~50°C(バッテリーの最適温度は 15-25°C)
相対湿度 0-90% 結露しないこと
騒音レベル <55dB
寸法・重量
UPS サイズ(W×D×H) 177.4×670×440mm 261.2×623×440mm
UPS サイズラック 2U 3U
UPS 重量 16kg 20kg
EBM モジュールサイズ(W×D×H) 88.7×608×440mm 130.6×623×440mm
EBM モジュールラック 2U 3U
EBM モジュール重量 40kg 66kg

※ 騒音レベルは設置環境により変化します。

Socomec Modulys Green Power 2.0 UPS モジュール式UPS 25-600kVA

Socomec Modulys Green Power 2.0 UPS モジュール式UPS 25-600kVA

特長

完全にモジュラー化されたシステムかつ、各モジュールに制御基板を持たせて
いるのでシングルポイントフェイラーとなる部分がありません。

●キャビネット1台でプラグインパワーモジュール(25kVA x 最大8台)
●最大3キャビネットまで並列可能(最大600kVA)
●プラグインバイパスモジュール
●モジュールバッテリー方式
●ダブルコンバージョンモードで最大96.5%の高効率
●主要パーツは冗長設計です
●主要パーツはホットスワップ対応
●N+1もしくはN+x構成が可能(最大600kVA)
●力率1.0
●省スペース、高電力密度
●上部もしくは底部から入力に対応(オプション)
●上部排熱モジュール
●MTBF > 600,000時間(単機)

smgp_2_0ups
最短で障害に対応できる高い可用性(MTTRは最小限)

万一、障害が発生した場合、専門的な知識がなくても視覚や 遠隔警報によりお客様自身で障害箇所の判断が可能です。ま た、主要機能はモジュール化及びホットスワップ対応なので、 障害箇所を交換するだけで負荷に影響を与えず迅速に対処 する事が可能です。
smgp_2_0ups_02
smgp_2_0ups_03
1.ミミックパネル
2.ホットスワップ プラグイン対応 パワーモジュール(25kVA)
3.ホットスワップ プラグイン対応バイパス
4.スイッチ
5.入力/出力電源ケーブル接続端子
6.通信カード(オプション)用スロット
- ADCカード(接点入力3、出力4+RS485)
- Net Vision カード(イーサネット、
SNMP, SMT等の多彩なプロトコルに対応)
smgp_2_0ups_04
MODULYS Green Power 2.0 UPS 仕様
出力容量
kVA 25~200kVA
kW 25~200kW
パワーモジュール数(1 キャビネット当り) 1~8
パワーモジュール冗長構成 N+x
UPS キャビネット最大並列構成 最大 600kW(最大 3 キャビネット x 200kW)
入力
電圧 400V 3 相 4 線(340V~480V)
周波数 50/60Hz ±10%
力率 / THDI >0.99/<3%
出力
電圧 380/400/415V±1% 3 相 3 線または 4 線
周波数 50/60Hz ±0.1%
電圧歪み率 <1%(線形負荷), <4%(IEC 62040-3 に応じて非線形負荷)
短絡電流 最大 3×ln
過負荷 10 分で 125%、1 分で 150%
クレストファクター 3:1
バイパス
電圧 定格出力電圧 ±15%(10% to 20% に設定可能)
周波数 50/60 Hz ±2%(発電機に対応可能)
効率(TÜV SÜD 検証済)
オンラインダブルコンバージョンモード 最大 96.5%
運転環境
温度 0°C~40°C(バッテリー寿命を配慮すると 15°C~25°Cが最適)
相対湿度 0-95% 結露なし
最高高度 1000m ディレーティングなし(最大 3000m)
音響レベル(1m 時) <55dBA
UPSキャビネット外形寸法
W×D×H 600×890×1975mm
重量(空キャビネット) 210kg
保護 IP20
規格
安全性 EN62040-1, EN60950-1
EMC EN62040-2 Class C2
性能 EN62040-3(VFI-SS-111)
製品認証 CE
パワーモジュール
高さ 3U
重量 34kg
タイプ ホットプラグイン / ホットスワップ可能
MTBF >600,000 時間
バッテリーモジュール
タイプ 制御弁式鉛蓄電池
保護 各バッテリーモジュール毎にヒューズまたは開閉器を装備
重量 標準モジュール A,B / 1 セット 190 kg
大容量キャビネット / 1 セット 1600 kg
標準バッテリーキャビネット
バッリーモジュール収容数 標準モジュール A(1-5 セット) 標準モジュール B(1-10 セット) 大容量キャビネット(1 セット)
寸法 W×D×H 1100(400+700)×890×1975mm 1900(500+700+700)×890×1975mm 165(0500+1150)×890×1975mm
重量(バッテリーモジュール含まず) 550kg 950kg 650kg

大容量キャビネットは 1 セット追加する毎に横幅 1150mm と重量が追加されます。 バックアップ時間はご要望にあわせ容易に設計が可能です。詳しくは営業担当までご相談ください。

バックアップ時間 25kVA 50kVA 75kVA 100kVA 125kVA 155kVA 175kVA 200kVA
標準モジュールA 1セット 1 - - - - - - -
標準モジュールA 2セット 9 - - - - - - -
標準モジュールA 3セット 17 5 - - - - - -
標準モジュールA 4セット 26 9 - - - - - -
標準モジュールA 5セット 34 13 7 - - - - -
標準モジュールA 6セット 42 17 9 5 - - - -
標準モジュールA 7セット 50 21 12 7 - - - -
標準モジュールA 8セット 56 26 14 9 6 - - -
標準モジュールA 9セット 65 29 17 11 8 5 - -
標準モジュールA 10セット 78 34 19 13 9 7 - -
大容量キャビネット 1セット 82 34 18 10 5 - - -
大容量キャビネット 2セット 194 82 49 34 24 18 14 10
大容量キャビネット 3セット 319 134 82 57 43 34 27 22

Socomec STATYS (スタティス) シリーズ 32A-1000A

Socomec STATYS (スタティス) シリーズ 32A-1000A
statys1
電源設備に求められる信頼性は日増しに高まってきております。 データセンターダウンに関する調査によると、電源障害の79%はUPS出力バスと負荷の間で発生しており(※)、UPSを中心としての電源設備では完全な保護とは言えなくなってきました。 STATYS はこれらUPS二次側で発生するリスクを負荷機器に影響を与えないようにする、最もクリティカルな負荷に必要とされる電源切替装置(STS)です。
(※アップタイム・インスティチュート調べ)

特長

* 非常にコンパクトなデザイン(省スペース)。
* 高速スイッチングSCR採用
* 切替時間:<1/4サイクル
* ダブル・マニュアル・バイパス回路
* SCR障害管理(オープン/短絡)
* 負荷短絡電流制御(二次側トランスよりのインラッシュ電流に対応)
* デュアル内部回路でより高い安全性:デュアルドライブ回路電源・デュアル制御回路・デュアル冷却ファン
* 高い保守性(メンテナンスは主に前面から)。
* ホットスワップ電子回路(19インチラックバージョン)
* あらゆるニュートラル形式の設備に対応。
* 簡単かつユーザーフレンドリーな操作。また、操作は全てログに記録されます。
* 15年以上に渡る導入実績。あらゆる業種のデータセンターを始め、原子力・石油・通信・発電所・航空管制施設など多数の実績に裏づけられた高性能。
*柔軟な電圧対応。

STATYS 19インチラック収納型 (単相2極切替 32A,63A/三相3,4極切替63-100A)

statys4

statys3
2Uのコンパクトな筐体に                                   63A-100Aまで9Uの筐体で供給できます。
32Aの容量を持っています。
STATYS 据置型 (三相3/4極切替 200A~1000A)

statys2

statys5

200A機で幅500mm、600A機でも幅900mm         容易に操作ができるカラーディスプレイ
と非常にコンパクトな設計
STATYSの切り替え条件

STATYSが優先入力側から、待機入力側に切換わる動作をする条件は下記となります。

1 手動(外部信号を含む)にて操作した場合で優先入力から待機入力へ(待機入力が設定値内にある場合)。
2 優先入力が停電した場合(待機側に電源が給電されている場合)。
3 優先入力の電圧が、±20%(最大設定値)を過ぎった場合(プログラマブル、待機入力が設定値内にある場合)。
4 優先入力の周波数が、±10%(最大設定値)を過ぎった場合(プログラマブル、待機入力が設定値内にある場合)。
5 切換えモードの種類:同期切換/非同期切換(同期時の標準定義範囲:最大 15度)。

statys6

備考:
優先から待機側に切換わった(自動)後で、優先側入力が正常に復帰した場合は、切り戻しは自動/ロック(そのまま)の選択が可能です。
STATYS入力電源(UPS等)の上流と動作上での関連等もつくる事が可能であり、お客様の要求に合致した運転プランが可能となります。

ユーザーのメリット

○更なる冗長電源での供給及び上流での単一原因による障害を負荷に派生させない。
○高い可用性と信頼性を持った電源供給装置の提供。
○同一電源ループ内にある他の機器障害から保護する。
○電源装置手動切替中における人的操作ミスからの負荷保護。
○負荷を停止させる事なく、システマテックに電源装置をメンテナンスする事が可能。
○既存の電源 (UPSなど) を非常用電源として使用できる。など

アプリケーション例

statys7

STATYSシリーズ 概略仕様

容量 32A 63A 63A 100A 200A 300A 400A 600A 800A 1000A
入出力 相数 単相 三相3線または4線
電圧 110/120V
210/220/240V
208-220/380-415/440V 208-220/380
/400/415V
周波数 50/60Hz
切替極数 2極 3極または4極
形状 19"ラックマウント 据置型
寸法

(mm)
483(19インチ) 500 700 900 1400
奥行 674 615 600 950
高さ 89(2U) 400(9U) 1930
重量(Kg) 23 38 195 270 345 685
騒音dB(A) < 45 < 60 61
周囲温度 0 – 40℃
相対湿度 95 %以下、結露のないこと
動作高度 < 1000 m

寸法はハンドルなどの突起物を含みません。
騒音レベルは設置環境により上記より高くなる場合があります。
全て、内部手動バイパス回路を内蔵しております。
詳細な仕様についてはお気軽にお問い合わせ下さい。

Socomec MASTERYS BC-L UPS 10-40kVA

Socomec MASTERYS BC-L UPS 10-40kVA

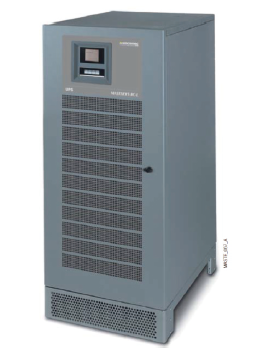

Scomec MASTERYS UPS 10-40kVA-gaikanScomec MASTERYS UPS 10-40kVA-kakushu

フレキシブルな電圧と周波数

■2種のモデル:460-480Vと208-220-230-240V。
■208-220-230-240Vモデルでは、多くの入力・出力電圧の組み合わせに対応。
■両モデルで50Hz、60Hz、周波数変換器モードに対応、簡単に設定。

高性能

■オンライン二重変換モードVFI-SS-111(IEC62040-3)。あらゆる品質問題を想定した、負荷の全面的な保護を保証する唯一のUSP作動モード。
■「クリーンな整流器」(入力PF=0.99、入力電流の最低歪み<2.5%)を採用したMASTERYS BC-Lは、電源装置の定格を維持したまま、アップストリームのインフラ(発電機セット、スイッチ、ケーブル、保護装置)を最適化します。
■完全な監視に対応した高度な模擬パネル。
■多言語に対応。

環境に合わせてカスタマイズ

■RS232/RS485インターフェース。
■LAN標準接続(イーサネット)とセカンダリRS232インターフェース。
■ADCインターフェースとNET VISIONイーサネットアダプタの2スロット装備。
■開放型鉛蓄電池、密閉型鉛蓄電池(VRLA)。
■長寿命型バッテリと高性能なEBSバッテリ充電管理によりバッテリのエージングを抑制。
■標準保護等級IP20

究極の堅牢性

■本UPSには、主電源で発生するあらゆる危険な高速過渡電圧からUPSと負荷を絶縁する、ガルバニック絶縁付きの入力偏圧器を搭載しています。明確な中性参照点をローカルで生成できます。
■雷サージ保護フィルタを標準装備。
■堅牢なスチールキャビネット。

技術データ

容量
kVA 10 15 20 30 40
kW 8 12 16 24 32
入力
定格 三相3線 208V/220V/230V/240V/もしくは460V/480V
電圧許容範囲 -15%~+15%
定格周波数/許容範囲 50/60 Hz/±10%
力率/THDI >0.99/<2.5%
出力
定格 三相3線 208V/220V/230V/240V/もしくは460V/480V
電圧精度 ±2%
電圧高調波歪み 線形負荷 1%、歪み負荷<6%
定格周波数 50/60 Hz
周波数精度 ±2%(発電機使用時1%~8%の範囲で設定可能)/
自走運転時±0.01%
過負荷耐量 125%で10分、150%で1分
バイパス
自動 定格出力電圧±15%(発電機使用時の動作で、10%~20%の範囲で設定可能)
接続
入力/出力 端子/端子
通信インターフェース RS232/485、RS232、LAN接続
環境
運転周囲温度 0℃~+35℃(15℃~25℃でバッテリ寿命が最大になります)
1m距離での音響(ISO 3746) <55 dBA
UPSキャビネット
寸法W×D×H 600×800×1400 mm
重量 260㎏ 315㎏ 340㎏ 410㎏ 495㎏
規格
安全 IEC 62040-1-1、IEC 60950-1、(EN)IEC 62040-2(第二版)、EN 50091-2 クラスA
EMC EN 62040-2
性能 EN 62040-3[VFI-SS-111]

Socomec MASTERYS BC-L 10~40kVA gazo

Socomec MASTERYS IP+ UPS 10-80kVA

Socomec MASTERYS IP+ UPS 10-80kVA

過酷な環境でも高い信頼性を発揮

Socomec MASTERYS IP + UPS 10~80kVA hontai

最も過酷な用途向けに設計

■工業プロセスを保護するための設計。
■絶縁変圧器と統合バッテリーによるコンパクトなソリューション。
■堅牢な筐体(2ミリ厚の鉄板フレーム)。
■フロアにアンカー固定(転倒防止)。
■簡単に交換できる防塵フィルターで過酷な環境においてもIP31・IP52(オプション)防護レベルを実現。
■定格入力電圧に対し-40%~+20%までの幅広い電圧に対応。
■UPS国際規格IEC62040-2の倍のEMC耐性。

高い作業性と拡張性

■入出力ケーブル配線、部品交換、予防保守は本体正面から作業可能。
■最大6台を並列利用できる高い拡張性と優れた冗長性。

産業ネットワークへ容易に統合

■IGBT整流器により入力力率0.99と入力電流高調波ひずみ3%以下を実現。
■陰極式鉛蓄電池(Open Vented Lead Acid) 、密閉式鉛蓄電池(Valve Regulated Lead Acid: VRLA)、およびニッケルカドミウム電池に対応。
■簡単操作の多言語インターフェースとグラフィック・ディスプレイ。
■あらゆる産業通信需要にこたえる柔軟な通信基板 : ドライ接点、MODBUS、PROFIBUS等に対応。
■発電機対応。

工業負荷に対応
●100%非線形負荷
●100%不平衡負荷
●100%「6パルス」負荷(モーター・スピード・ドライバー、溶接装置、電源装置等)
●モーター、ランプ

標準電気仕様
●二重幹線入力
●内部保守バイパス
●逆流防止検知回路
●EBS(Expert Battery System)によるバッテリー管理

UPSとバッテリー
Socomec MASTERYS IP+ UPS 10~80kVA backup-hyo

電気オプション
●長寿命バッテリー
●外付けバッテリー・キャビネット(最高IP32の防御レベル)
●外部温度センサー
●追加バッテリー充電器/変圧器
●並列キット
●コールド・スタート
●ACS同期システム
●ニュートラル無しの幹線用にニュートラルキット
●熱帯環境及び防食対応 電気基板

標準通信機能
●多言語グラフィック・ディスプレイ
●ドライ接点インタフェース
●MODBUS/JBUS RTU
●内臓LANインタフェース(ウェブページ、電子メール)
●通信オプション用スロット2個

通信機能オプション
●リモート・ミミック・パネル
●PROFIBUS
●MODBUS TCP
●NET VISION : UPSモニタリングと複数OSシャットダウン管理用WEB/SNMPインタフェース(英語)



技術仕様

MASTERYS IP+ 無停電電源装置
Sn[kVA] 10 15 20 30 40 60 80
Pn[kW]-三相入力/単相出力 9 13.5 18 27 32 48 -
Pn[kW]-三相入力/三相出力 9 13.5 18 27 36 48 64
並列構成(1) 最大6台まで
入力
定格電圧 三相4線式400V(380/415V選択可能)
電圧許容範囲 ±20%(3)(定格電力50%単位で-40%まで)
定格周波数 50/60 Hz
周波数許容範囲 ±10%
力率/THDI(2) 0.99/<3%
出力
定格電圧 単相+N:230V(220/240V選択可能)
三相+N:400V(380/415V選択可能)(3)
電圧精度 ±1%
定格周波数 50/60 Hz
周波数精度 ±2%(発電機込みで1%~8%に設定可能)/自走運転時±0.01%
出力電圧歪率-線形負荷 <1%
出力電圧歪率-非線形負荷 <5%
過負荷耐量 125%で10分、150%で1分
クレストファクター 3:1(IEC 62040-3準拠)
ディレーティングなしの力率 最大0.9(最大0.7で10分)
バイパス
定格電圧 単相+N:230V,3ph +N:400V
電圧許容範囲 ±15%(発電機込みで10%~20%に設定可能)
定格周波数 50/60 Hz
周波数許容範囲 ±2%(発電機込みで1%~8%に設定可能)
環境
運転周囲温度 0℃~+40℃(最適なバッテリー環境は15℃~25℃)
相対湿度 0%~95%(結露しないこと)
最大高度 ディレーティングなしで1000m(最大3000m)
騒音値(1m) <52 dBA 55 dBA <65 dBA
UPSキャビネット (注:3/1=三相入力/単相出力 3/3=三相入力/三相出力)
寸法(3/1)W×D×H 600×800×1400 mm 1000×835×1400 mm -
寸法(3/3)W×D×H 600×800×1400 mm 1000×835×1400 mm
重量(3/1) 230㎏ 250㎏ 270㎏ 330㎏ 490㎏ 540㎏ -
重量(3/3) 230㎏ 250㎏ 270㎏ 320㎏ 370㎏ 500㎏ 550㎏
防護レベル IP31/IP52(IEC 60529に準じる)
RAL 7012
規格
安全性 EN 62040-1(TÜV SÜD認可)、EN 60950-1
EMC EN 62040-2(第二版)
性能 EN 62040-3[VFI-SS-111]
製品 CE
