CITEC社 冷水式ファン・ウォール

CITEC社 冷水式ファン・ウォール

CITEC 冷水式ファン・ウォール

ファン・ウォールを壁のようにデータセンター内外周に並べて使用します。
高密度負荷データセンターに特に有効です。

特長

  • 高効率・低PUE
  • 高リターン空気温度による省エネ
  • コールドアイル直吹きにする。
  • 床下(フリーアクセスによるダクト化)が不要

製品能力概要

  • 顕熱・潜熱能力: 202kW 及び404kW/台 (35℃/26.5%RH)
  • SHR: 1.0
  • 冷水温度: 入口10℃/出口18℃
  • 機外静圧: 50ESP
  • 定格風量: 10㎥/s及び20㎥/s
仕様
項目 単位 HD200 HD200H HD400 HD400H
グロス全能力 kW 202 404
グロス顕熱能力 kW 202 404
S.H.R. 1.0
定格風量 M3/s 10 20
ファン台数 4 8
定格加湿器容量 kg/h N/A 15 N/A 15
エアフィルターグレード G4
奥行 mm 2065 2365 2065 2365
mm 1870 3740
高さ mm 2830
重量 kg 1750 1800 3500 3600

*仕様は予告なく変更する場合があります。

詳しくはお問い合わせフォームからお問い合わせください。

G-Volution 次世代の省エネ精密制御空調機

led panelG-Volutionシリーズは、ITファシリティやデータセンターにおいて必要とされている性能と品質を備えるコンパクトで省エネルギーな精密制御空調機です。 ASHRAE2008推奨範囲に対応できる高度な制御を提供します。また、絶対湿度制御に対応する事により、加湿器の稼働を減らし、電力消費を抑える事が可能です。

主な特長

  • 全モデルにECファンを標準搭載による風量制御&省エネルギー設計。
  • 高精細カラータッチスクリーンは、言語選択(英語、中国語、日本語等)が可能で操作が容易。
  • 最新のコントローラー搭載による豊富な機能とオプション。
    • 自動ローテーション機能内蔵
    • PID制御と絶対湿度制御選択可能
    • Modbus, SNMP, イーサネット,TCP/IP, HTTP,RS485,BACnet,LonWorks,など様々なプロトコルに対応
    • ATS(入力電源二重化)内蔵可能(※内蔵可能モデルはお問い合わせください)
  • 電子式膨張弁の採用(空冷)
  • 上吹き、下吹き、前面床上吹き出しが選択可能です。
  • 多様なモデルによる24kWから200kWまで幅広いラインアップ。
    • ESレンジ – 空冷式シングルコイルもしくは水冷式シングルコイル 5kW-99kW
    • DCレンジ – インバーターコンプレッサー搭載空冷式シングルコイル 21kW-92kW
    • ECレンジ – 冷水式シングルコイル 24kW-155kW
    • ECLレンジ – 大型冷水式シングルコイル 69kW-200kW
    • EHレンジ
      • - タイプA 空冷式+冷水式デュアルコイル 64kW-102kW
      • - タイプW 水冷式+冷水式デュアルコイル 64kW-102kW
      • - タイプC 冷水式デュアルコイル 60kW-96kW
        1回路あたり61kWから102kWまで異なる冷却方式を1台で供給致します。(概略図2参照)

ES DC空冷モデル 50HZ

ESレンジ – 空冷式シングルコイルもしくは水冷式シングルコイル

型式 12 15 20 25 30 35 40
全熱能力(kW) 14.72 18.17 20.23 25.68 34.03 37.87 41.63
顕熱能力(kW) 12.72 18.17 20.23 23.1 34.03 37.87 41.63
S.H.R. 0.86 1.00 1.00 0.90 1.00 1.00 1.00
定格風量(m3/s) 1.00 1.84 1.84 1.84 3.70 3.70 3.70
騒音レベル(dBA) 52 61 61 61 64 64 64
定格流量(l/s) 0.87 1.02 1.16 1.49 1.89 2.12 2.36
幅(mm) 648 800 800 800 1315 1315 1315
奥行(mm) 652 891 891 891 891 891 891
高さ(mm) 1940 1985 1985 1985 1985 1985 1985
空冷モデル重量(kg) 255 290 295 315 395 400 405
水冷モデル重量(kg) 270 298 305 325 408 413 420
型式 45 50 60 70 80 90 100
全熱能力(kW) 44.61 49.71 61.88 69.2 76.88 89.31 99.52
顕熱能力(kW) 43.21 45.39 61.88 66.49 69.79 86.03 90.42
S.H.R. 0.97 0.91 1.00 0.96 0.91 0.96 0.91
定格風量(m3/s) 3.70 3.70 5.30 5.30 5.30 7.20 7.20
騒音レベル(dBA) 64 64 66 66 66 67 67
定格流量(l/s) 2.53 2.85 3.52 3.93 4.41 5.06 5.7
幅(mm) 1315 1315 1815 1815 1815 2500 2500
奥行(mm) 891 891 891 891 891 891 891
高さ(mm) 1985 1985 1985 1985 1985 1985 1985
空冷モデル重量(kg) 410 415 600 615 620 730 735
水冷モデル重量(kg) 425 443 630 645 650 760 791

冷房能力は室温24℃、相対湿度45%、R407C冷媒、凝縮温度45℃、三相400V・50Hz、機外静圧50Paにおけるグロス値です。
ダクトファンの入力電源は含みません。
騒音値は下吹き機を自由空間において1m地点で測定したものです。 環境により上下します。
空冷機の室外機サイズは周囲温度35℃の通常運転時のものです。ご要望の条件によりほかのサイズとなる場合があります。
床下ECファンオプションには、床下400mmの高さが必要です。(型式5と12についてはオプション適用できません。)
重量はECファン搭載の下吹き標準機のものです。他のオプションは含みません。
上記仕様は予告なく変更する場合があります。その他の条件、仕様については営業担当までお問い合わせください。

DCレンジ – インバーターコンプレッサー搭載空冷式シングルコイル

型式 20 25 35 40 45 60 70 80 90
全熱能力(kW) 21.07 25.49 35.89 41.16 46.37 59.72 72.60 80.02 92.83
顕熱能力(kW) 21.07 23.02 35.89 41.16 43.96 59.72 65.72 68.99 87.53
S.H.R. 1.00 0.90 1.00 1.00 0.95 1.00 0.91 0.86 0.94
定格風量(m3/s) 1.84 1.84 3.70 3.70 3.70 5.30 5.30 5.30 7.20
騒音レベル(dBA) 62 62 64 64 64 66 66 66 67
定格流量(l/s) 1.22 1.5 2.06 2.4 2.7 3.49 4.24 4.72 5.41
幅(mm) 800 800 1315 1315 1315 1815 1815 1815 2500
奥行(mm) 891 891 891 891 891 891 891 891 891
高さ(mm) 1985 1985 1985 1985 1985 1985 1985 1985 1985
空冷モデル重量(kg) 315 316 420 424 425 612 620 622 730

冷房能力は室温24℃、相対湿度45%、R410A冷媒、凝縮温度45℃、三相400V・50Hz、機外静圧50Paにおけるグロス値です。
ダクトファンの入力電源は含みません。
騒音値は下吹き機を自由空間において1m地点で測定したものです。環境により上下します。
空冷機の室外機サイズは周囲温度35℃の通常運転時のものです。ご要望の条件によりほかのサイズとなる場合があります。
床下ECファンオプションには、床下400mmの高さが必要です。
重量はECファン搭載の下吹き標準機のものです。他のオプションは含みません。
上記仕様は予告なく変更する場合があります。その他の条件、仕様については営業担当までお問い合わせください。


ES DC空冷モデル 60HZ

ECレンジ – 冷水式シングルコイル

型式 15 20 25 30 35 40 45
全熱能力(kW) 17.79 21.05 23.45 35.72 38.64 43.17 47.72
顕熱能力(kW) 17.79 21.05 22.14 35.72 38.64 42.6 44.54
S.H.R. 1.00 1.00 0.94 1.00 1.00 0.99 0.93
定格風量(m3/s) 1.84 1.84 1.84 3.7 3.7 3.7 3.7
騒音レベル(dBA) 61 61 61 64 64 64 64
定格流量(l/s) 1.01 1.21 1.34 2.00 2.20 2.47 2.72
幅(mm) 800 800 800 1315 1315 1315 1315
奥行(mm) 891 891 891 891 891 891 891
高さ(mm) 1985 1985 1985 1985 1985 1985 1985
空冷モデル重量(kg) 290 295 315 395 400 405 410
水冷モデル重量(kg) 298 305 325 408 413 420 425
型式 50 60 70 80 90 100
全熱能力(kW) 50.91 64.78 70.69 79.96 95.54 101.93
顕熱能力(kW) 45.91 64.78 67.12 71.14 88.7 91.47
S.H.R. 0.90 1.00 0.95 0.89 0.93 0.90
定格風量(m3/s) 3.7 5.3 5.3 5.3 7.2 7.2
騒音レベル(dBA) 64 66 66 66 67 67
定格流量(l/s) 2.97 3.72 4.04 4.64 5.44 5.94
幅(mm) 1315 1815 1815 1815 2500 2500
奥行(mm) 891 891 891 891 891 891
高さ(mm) 1985 1985 1985 1985 1985 1985
空冷モデル重量(kg) 415 600 615 620 730 735
水冷モデル重量(kg) 443 630 645 650 760 791

冷房能力は室温24℃、相対湿度45%、R407C冷媒、凝縮温度45℃、機外静圧50Paにおけるグロス値です。
ダクトファンの入力電源は含みません。
騒音値は下吹き機を自由空間において1m地点で測定したものです。環境により上下します。
空冷機の室外機サイズは周囲温度35℃の通常運転時のものです。ご要望の条件によりほかのサイズとなる場合があります。
床下ECファンオプションには、床下400mmの高さが必要です。(型式5と12についてはオプション適用できません。)
重量はECファン搭載の下吹き標準機のものです。他のオプションは含みません。
上記仕様は予告なく変更する場合があります。その他の条件、仕様については営業担当までお問い合わせください。

ECLレンジ – 大型冷水式シングルコイル

型式 20 25 35 40 45 60 70 80 90
全熱能力(kW) 21.07 25.49 35.89 41.16 46.37 59.72 72.60 80.02 92.83
顕熱能力(kW) 21.07 23.02 35.89 41.16 43.96 59.72 65.72 68.99 87.53
S.H.R. 1.00 0.90 1.00 1.00 0.95 1.00 0.91 0.86 0.94
定格風量(m3/s) 1.84 1.84 3.70 3.70 3.70 5.30 5.30 5.30 7.20
騒音レベル(dBA) 62 62 64 64 64 66 66 66 67
定格流量(l/s) 1.22 1.5 2.06 2.4 2.7 3.49 4.24 4.72 5.41
幅(mm) 800 800 1315 1315 1315 1815 1815 1815 2500
奥行(mm) 891 891 891 891 891 891 891 891 891
高さ(mm) 1985 1985 1985 1985 1985 1985 1985 1985 1985
空冷モデル重量(kg) 315 316 420 424 425 612 620 622 730
水冷モデル重量(kg) 325 326 433 439 440 638 64 652 760

冷房能力は室温24℃、相対湿度45%、R410A冷媒、凝縮温度45℃、機外静圧50Paにおけるグロス値です。
ダクトファンの入力電源は含みません。
騒音値は下吹き機を自由空間において1m地点で測定したものです。環境により上下します。
空冷機の室外機サイズは周囲温度35℃の通常運転時のものです。ご要望の条件によりほかのサイズとなる場合があります。
床下ECファンオプションには、床下400mmの高さが必要です。
重量はECファン搭載の下吹き標準機のものです。他のオプションは含みません。
上記仕様は予告なく変更する場合があります。その他の条件、仕様については営業担当までお問い合わせください。


EHレンジ – デュアルコイル空調機(3タイプ)

EHレンジ – タイプA 空冷式+冷水式デュアルコイル

型式 25 50 60 70 80 95 110 125 135 150
全熱能力(下吹き)(kW) 24.07 51.01 64.31 74.71 83.63 100.27 113.93 123.42 131.51 155.54
顕熱能力(下吹き)(kW) 22.31 46.08 57.00 66.77 73.76 87.09 99.01 106.18 115.05 133.88
S.H.R.(下吹き) 0.93 0.90 0.89 0.89 0.88 0.87 0.87 0.86 0.88 0.86
全熱能力(上吹き)(kW) 24.07 51.01 61.16 71.20 79.58 95.93 108.20 117.73 127.41 151.06
顕熱能力(上吹き)(kW) 22.31 46.08 54.22 63.76 70.39 83.55 94.22 101.33 111.52 130.11
S.H.R.(上吹き) 0.93 0.90 0.89 0.90 0.88 0.87 0.87 0.86 0.88 0.86
定格風量(下吹き)(m3/s) 1.84 3.70 4.40 5.20 5.20 6.00 7.00 7.00 7.60 8.60
定格風量(上吹き)(m3/s) 1.84 3.70 4.20 5.00 5.00 5.80 6.70 6.70 7.40 8.40
騒音レベル(dBA) 61 64 67 67 67 68 68 68 68 68
冷水流量(下吹き)(l/s) 1.15 2.44 3.07 3.57 4.00 4.79 5.44 5.90 6.28 7.43
圧力低下(下吹き)(kPa) 34.6 67.7 107.9 69.2 70.9 107.6 145.4 90.6 60.6 87.2
冷水流量(上吹き)(l/s) 1.15 2.44 2.92 3.40 3.80 4.58 5.17 5.63 6.09 7.22
圧力低下(上吹き)(kPa) 34.6 67.7 104.0 65.8 65.9 101.2 135.0 89.5 59.8 86.5
幅(mm) 800 1315 1550 1800 1800 2065 2300 2300 2550 2815
奥行(mm) 891 891 891 891 891 891 891 891 891 891
高さ(mm) 1985 1985 1985 1985 1985 1985 1985 1985 1985 1985
重量(kg) 255 345 455 535 570 785 850 890 935 980

冷房能力は室温24℃、相対湿度45%、冷水温度7/12℃、50Hz、機外静圧50Paにおけるグロス値です。
ダクトファンの入力電源は含みません。
騒音値は下吹き機を自由空間において1m地点で測定したものです。環境により上下します。
床下ECファンオプションには、床下400mmの高さが必要です。
重量はECファン搭載の下吹き標準機のものです。他のオプションは含みません。
上記仕様は予告なく変更する場合があります。その他の条件、仕様については営業担当までお問い合わせください。

EHレンジ – タイプW 水冷式+冷水式デュアルコイル

型式 70 80 125 140 180 200
全熱能力(kW) 69.20 76.74 127.79 141.71 180.09 200.13
顕熱能力(kW) 61.05 66.61 112.58 122.97 159.52 174.46
S.H.R. 0.88 0.87 0.88 0.87 0.89 0.87
定格風量(m3/s) 4.4 4.4 8.2 8.2 11.7 11.7
騒音レベル(dBA) 64 64 66 66 67 67
冷水流量(l/s) 3.31 3.67 6.11 6.77 8.60 9.56
圧力低下(kPa) 105.3 68.3 86.3 86.3 111.5 122.3
幅(mm) 1315 1315 2065 2065 2815 2815
奥行(mm) 991 991 991 991 991 991
高さ(mm) 1985 1985 1985 1985 1985 1985
重量(kg) 390 410 635 670 880 925

冷房能力は室温24℃、相対湿度45%、冷水温度7/12℃、50Hz、機外静圧50Paにおけるグロス値です。
ダクトファンの入力電源は含みません。
騒音値は下吹き機を自由空間において1m地点で測定したものです。環境により上下します。
床下ECファンオプションには、床下500mmの高さが必要です。
上記仕様は予告なく変更する場合があります。その他の条件、仕様については営業担当までお問い合わせください。


EH 水冷モデル 50HZ

EHレンジ – タイプC 冷水式デュアルコイル

型式 60 70 85 95
全熱能力(下吹き)(kW) 60.16 72.79 90.08 96.94
顕熱能力(下吹き)(kW) 53.68 65.49 79.77 88.47
S.H.R.(下吹き) 0.89 0.90 0.89 0.91
全熱能力(上吹き)(kW) 58.23 69.34 86.28 91.42
顕熱能力(上吹き)(kW) 51.99 62.51 76.55 83.44
S.H.R.(上吹き) 0.89 0.90 0.89 0.91
定格風量(下吹き)(m3/s) 4.2 5.2 6.2 7.2
定格風量(上吹き)(m3/s) 4.1 5.0 6.0 6.8
騒音レベル(dBA) 66 66 67 67
冷水流量(l/s) 2.87/2.78 3.48/3.31 4.30/4.12 4.63/4.37
幅(mm) 1550 1800 2065 2300
奥行(mm) 991 991 991 991
高さ(mm) 1985 1985 1985 1985
重量(kg) 535 625 885 965

冷房能力は室温24℃、相対湿度45%、冷水温度7/12℃、機外静圧50Paにおけるグロス値です。
ダクトファンの入力電源は含みません。
騒音値は下吹き機を自由空間において1m地点で測定したものです。環境により上下します。
床下ECファンオプションには、床下400mmの高さが必要です。
重量はECファン搭載の下吹き標準機のものです。他のオプションは含みません。
上記仕様は予告なく変更する場合があります。その他の条件、仕様については営業担当までお問い合わせください。

EHレンジ – タイプA 空冷式+冷水式デュアルコイル

直接膨張式回路 60 70 85 95
全熱能力(下吹き)(kW) 64.17 75.13 84.23 98.27
顕熱能力(下吹き)(kW) 55.92 67.10 77.64 91.72
S.H.R.(下吹き) 0.87 0.89 0.92 0.93
全熱能力(上吹き)(kW) 63.47 74.13 83.22 96.52
顕熱能力(上吹き)(kW) 54.72 65.17 75.61 87.73
S.H.R. (上吹き) 0.86 0.88 0.91 0.91
定格風量(下吹き)(m3/s) 4.2 5.2 6.2 7.5
定格風量(上吹き)(m3/s) 4.1 5.0 6.0 7.0
騒音レベル(dBA) 66 66 67 67
定格流量(下吹き/上吹き) 3.72/3.69 4.34/4.29 4.84/4.80 5.65/5.57
圧力低下(下吹き/上吹き) 24.7/24.3 24.0/23.6 29.9/29.4 40.7/39.7
定格流量(下吹き/上吹き)(l/s) 2.95/2.86 3.56/3.39 4.38/4.19 4.88/4.56
幅(mm) 2050 2300 2565 2800
奥行(mm) 991 991 991 991
高さ(mm) 1985 1985 1985 1985
空冷モデル重量(kg) 802 898 1010 1098
水冷モデル重量(kg) 817 918 1030 1128

冷房能力は室温24℃、相対湿度45%、R407C冷媒、空冷機において凝縮温度45℃、冷水機において7/12℃、機外静圧50Paにおけるグロス値です。
ダクトファンの入力電源は含みません。
騒音値は下吹き機を自由空間において1m地点で測定したものです。環境により上下します。
床下ECファンオプションには、床下400mmの高さが必要です。
重量はECファン搭載の下吹き標準機のものです。他のオプションは含みません。
上記仕様は予告なく変更する場合があります。その他の条件、仕様については営業担当までお問い合わせください。

冷水回路 60 70 85 95
全熱能力(下吹き)(kW) 61.77 74.5 91.62 102.09
顕熱能力(下吹き)(kW) 54.75 66.63 80.81 92.75
S.H.R.(下吹き) 0.89 0.89 0.88 0.91
全熱能力(上吹き)(kW) 59.8 70.99 87.77 95.37
顕熱能力(上吹き)(kW) 53.04 63.62 77.57 86.64
S.H.R.(上吹き) 0.89 0.90 0.88 0.91
定格風量(下吹き)(m3/s) 4.2 5.2 6.2 7.5
定格風量(上吹き)(m3/s) 4.1 5.0 6.0 7.0
騒音レベル(dBA) 66 66 67 67
冷水コイル
定格流量(下吹き/上吹き)(l/s) 2.95/2.86 3.56/3.39 4.38/4.19 4.88/4.56
幅(mm) 2050 2300 2565 2800
奥行(mm) 991 991 991 991
高さ(mm) 1985 1985 1985 1985
空冷モデル重量(Kg) 802 898 1010 1098
水冷モデル重量(Kg) 817 918 1030 1128

冷房能力は室温24℃、相対湿度45%、R407C冷媒、空冷機において凝縮温度45℃、冷水機において7/12℃、機外静圧50Paにおけるグロス値です。
ダクトファンの入力電源は含みません。
騒音値は下吹き機を自由空間において1m地点で測定したものです。環境により上下します。
空冷機の室外機サイズは周囲温度35℃の通常運転時のものです。ご要望の条件によりほかのサイズとなる場合があります。
床下ECファンオプションには、床下400mmの高さが必要です。
重量はECファン搭載の下吹き標準機のものです。他のオプションは含みません。
上記仕様は予告なく変更する場合があります。その他の条件、仕様については営業担当までお問い合わせください。


EH水冷モデル 60HZ

EHレンジ – タイプW 水冷式+冷水式デュアルコイル

型式 60 70 85 95
全熱能力(下吹き)(kW) 60.16 72.79 90.08 96.94
顕熱能力(下吹き)(kW) 53.68 65.49 79.77 88.47
S.H.R. (下吹き) 0.89 0.90 0.89 0.91
全熱能力(上吹き)(kW) 58.23 69.34 86.28 91.42
顕熱能力(上吹き)(kW) 51.99 62.51 76.55 83.44
S.H.R.(上吹き) 0.89 0.90 0.89 0.91
定格風量(下吹き)(m3/s) 4.2 5.2 6.2 7.2
定格風量(上吹き)(m3/s) 4.1 5.0 6.0 6.8
騒音レベル(dBA) 66 66 67 67
冷水流量(下吹き/上吹き)(l/s) 2.87/2.78 3.48/3.31 4.30/4.12 4.63/4.37
幅(mm) 1550 1800 2065 2300
奥行(mm) 991 991 991 991
高さ(mm) 1985 1985 1985 1985
重量(kg) 535 625 885 965

冷房能力は室温24℃、相対湿度45%、冷水温度7/12℃、機外静圧50Paにおけるグロス値です。
ダクトファンの入力電源は含みません。
騒音値は下吹き機を自由空間において1m地点で測定したものです。環境により上下します。
床下ECファンオプションには、床下400mmの高さが必要です。
重量はECファン搭載の下吹き標準機のものです。他のオプションは含みません。
上記仕様は予告なく変更する場合があります。その他の条件、仕様については営業担当までお問い合わせください。

EHレンジ – タイプC 冷水式デュアルコイル

直接膨張式回路 60 70 85 95
全熱能力(下吹き)(kW) 65.38 78.11 90.21 100.65
顕熱能力(下吹き)(kW) 56.46 68.41 80.24 92.75
S.H.R.(下吹き) 0.86 0.88 0.89 0.92
全熱能力(上吹き)(kW) 64.65 77.03 89.06 98.73
顕熱能力(上吹き)(kW) 55.25 66.46 78.17 88.69
S.H.R.(上吹き) 0.85 0.86 0.88 0.90
定格風量(下吹き)(m3/s) 4.2 5.2 6.2 7.5
定格風量(上吹き)(m3/s) 4.1 5.0 6.0 7.0
騒音レベル((dBA) 66 66 67 67
定格流量(下吹き/上吹き) 3.82/3.78 4.56/4.51 5.21/5.17 5.78/5.70
圧力低下(下吹き/上吹き) 26.0/25.6 26.6/26.0 34.7/34.1 42.6/41.5
冷水コイル
冷水流量(下吹き/上吹き)(l/s) 2.95/2.86 3.56/3.39 4.38/4.19 4.88/4.56
幅(mm) 2050 2300 2565 2800
奥行(mm) 991 991 991 991
高さ(mm) 1985 1985 1985 1985
空冷モデル重量(kg) 802 898 1010 1098
水冷モデル重量(kg) 817 918 1030 1128

冷房能力は室温24℃、相対湿度45%、R407C冷媒、凝縮温度45℃、機外静圧50Paにおけるグロス値です。
ダクトファンの入力電源は含みません。
騒音値は下吹き機を自由空間において1m地点で測定したものです。環境により上下します。
空冷機の室外機サイズは周囲温度35℃の通常運転時のものです。ご要望の条件によりほかのサイズとなる場合があります。
床下ECファンオプションには、床下400mmの高さが必要です。
重量はECファン搭載の下吹き標準機のものです。他のオプションは含みません。
上記仕様は予告なく変更する場合があります。その他の条件、仕様については営業担当までお問い合わせください。

冷水回路 60 70 85 95
全熱能力(下吹き)(kW) 61.77 74.5 91.62 102.09
顕熱能力(下吹き)(kW) 54.75 66.63 80.81 92.75
S.H.R.(下吹き) 0.89 0.89 0.88 0.91
全熱能力(上吹き)(kW) 59.80 70.99 87.77 95.37
顕熱能力(上吹き)(kW) 53.04 63.62 77.57 86.64
S.H.R.(上吹き) 0.89 0.90 0.88 0.91
定格風量(下吹き)(m3/s) 4.2 5.2 6.2 7.5
定格風量(上吹き)(m3/s) 4.1 5.0 6.0 7.0
騒音レベル(dBA) 66 66 67 67
冷水コイル
冷水流量(下吹き/上吹き)(l/s) 2.95/2.86 3.56/3.39 4.38/4.19 4.88/4.56
幅(mm) 2050 2300 2565 2800
奥行(mm) 991 991 991 991
高さ(mm) 1985 1985 1985 1985
空冷モデル重量(kg) 802 898 1010 1098
水冷モデル重量(kg) 817 918 1030 1128

冷房能力は室温24℃、相対湿度45%、R407C冷媒、凝縮温度45℃、機外静圧50Paにおけるグロス値です。
ダクトファンの入力電源は含みません。
騒音値は下吹き機を自由空間において1m地点で測定したものです。環境により上下します。
空冷機の室外機サイズは周囲温度35℃の通常運転時のものです。ご要望の条件によりほかのサイズとなる場合があります。
床下ECファンオプションには、床下400mmの高さが必要です。
重量はECファン搭載の下吹き標準機のものです。他のオプションは含みません。
上記仕様は予告なく変更する場合があります。その他の条件、仕様については営業担当までお問い合わせください。

フリーアクセスフロア用風量可変ファンユニット

フリーアクセスフロア用風量可変ファンユニット

フリーアクセスフロアを使用したサーバールームにおいて、床下の冷気を効率よく室内に導するための装置です。
サーバラックの前面に設置し床下からの冷気を強制的に吸い上げて、サーバの吸気側に冷気を送ることにより高い冷却効果を上げることが可能です。

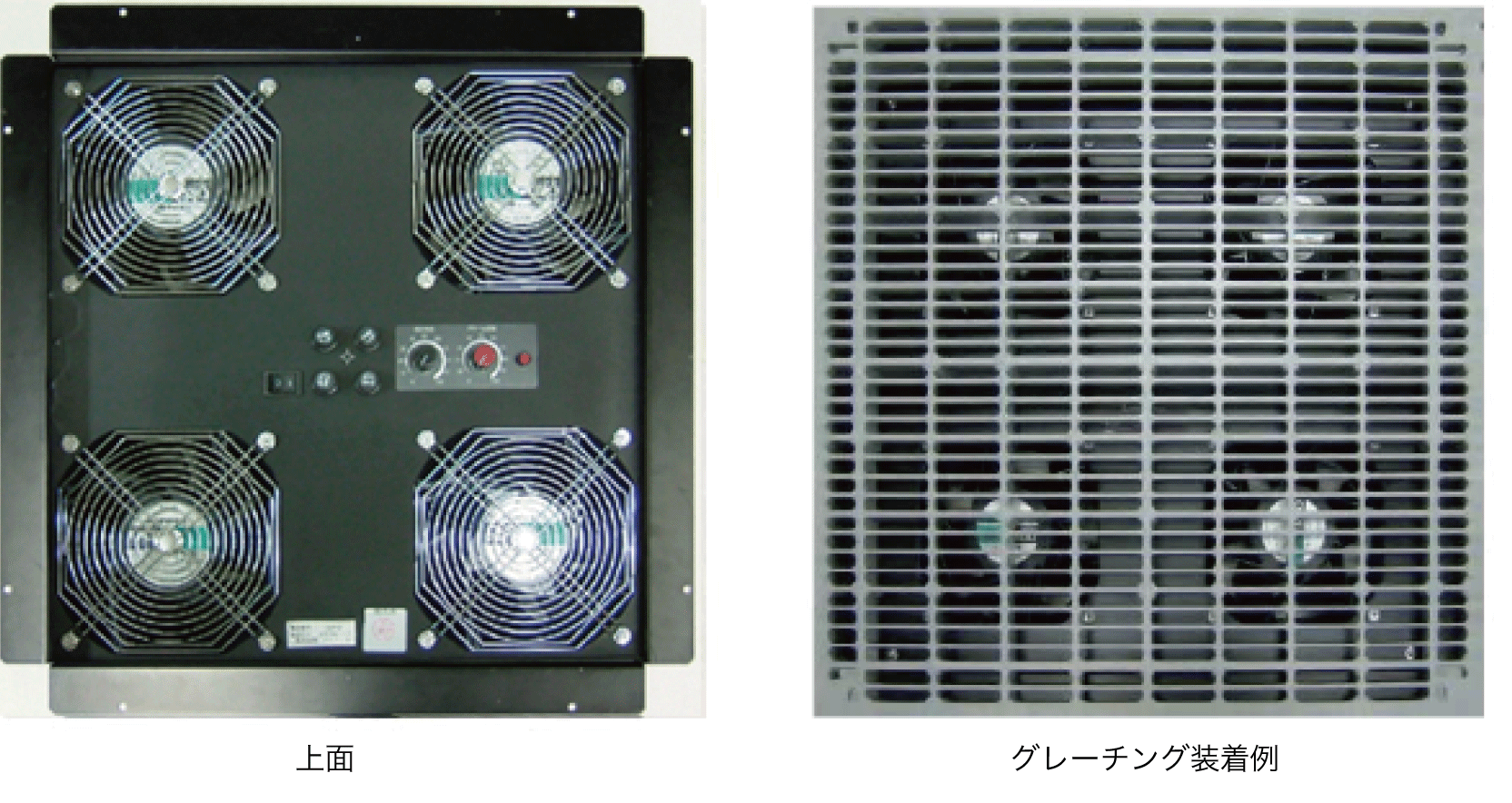

フリーアクセスフロア ファンユニット機器画像

特徴

■風量可変
要求される風量に応じて、ボリュームで回転速度を可変することにより(0%~100%)、風量の調整を行うことができます。

■高い風量
ファンを複数個使用することで、高い風量を供給。床下のケーブルやラックなどによる冷気の流れの悪さや滞留も、高風量のファンにより強制的に部屋内に送り出します。

■汎用サイズのフリーアクセスフロアへ対応
適用フロアサイズは600 角および500 角のフリーアクセスフロアです。
(床高さは300mm 以上を条件とします。)

■回転検出アラーム回路
ファンの回転検出機能を備えており、万一の故障で回転が低下、または停止した場合には警報を出すことができます。(接点警報)
回転の検出レベル設定は可変です。(ファンの回転数に対し0~75%)

■耐久性の高いファン
ファンは耐久性の高いプロペラファンを使用しています。(期待寿命:最大風量時 約40000 時間)フリーアクセスフロア用風量可変ファンユニット

■参考外形寸法(600角用)

フリーアクセスフロア ファンユニット外寸

■ 仕様

  600 角 500 角
電源 AC100V 50/60Hz 単相
電源容量(50/60Hz) 346W/450W 230W/230W
最大風量(50/60Hz) 44/48 ㎥/min 24.8/29.2 ㎥/min
風量設定 100、60、30%(最大風量に対し)
外形寸法(mm) 598×598×125 498×498×100
重量 18kg 13kg
回転アラーム出力 無電圧リレー接点 AC/DC30V 3A NC、NO

Citec社 熱を封じ込める熱対策商品のご紹介 CIRラック/ CRFファン

Citec社

熱を封じ込める熱対策商品のご紹介

CIRラック/ CRFファン

サイテック社CIRラック CRFファン CIRラックの特長

・ホットアイルなし。データセンター全体が冷却されます。
・全ての排熱はCRACに戻るのでホットスポットは存在しません。
・供給された冷気がラックに吸入するよう設計されているので、コールドスポットは存在しません。
・ラック内の上から下まで温度が一定です。
・リターン/サプライ空気の温度が上がるので、CRACの容量が改善されます。
・リターンエアーの相対湿度が低いので、顕熱が向上します。
・ラックに供給される冷気が増えます。
・フリークールシステムを採用している場合、高いコイル温度により、フリークール運転が長くなります。

CRF(ラックファン) 特長

サイテック社CRF(ラックファン)特長・リアルタイムで差圧を監視
・NTC 温度センサーによりリアルタイムで入り、出口温度を監視
・熱過負荷自動リセットによりファンモーターと電源を保護
・警報通知
・冗長ファン
・シンプルなスライド式ファン
・もう一台のファンが稼動中にファン交換が可能



熱の封じ込め – 側面から見た図

サイテック社熱の封じ込め図 2

CIRシリーズラックとの比較

サイテックCIRシリーズラックとの比較 2

設置事例

サイテック社設置事例

サイテック社 G-Volutionシリーズ-フリークーリング 空調機省エネ制御

サイテック社 G-Volutionシリーズ-フリークーリング 空調機省エネ制御

1.Ambicool(アンビクール)

デュアル・コイルの水冷機器となり、密閉型クーリング・タワーが寒冷期
に冷水を生み出し、温暖期においては、密閉型クーリング・タワーは温度
が高い冷却水を凝縮器に供給し、冷媒冷却に対応します。

2.Combicool(コンビクール)

CRAC本体は完全に分離された冷水+冷媒のコイル両方が内蔵され
ています。冷水コイルにはチラ―又はフリークール用の密閉型クーリング
タワーより冷水が供給されます。 寒冷期は冷水コイル、温暖期には
空冷制御として稼働します。

省エネ空調システム ambicool 温暖期CITEC社CRACにおいて、2種類の省エネ制御を適用出来ます。

省エネ空調システム ambicool 寒暖期

省エネ空調システム ambicool 寒冷期

Ambicool動作

Ambicoolは、低い外気温冷房とフリークーリング液(通常、グリコール/水溶液)を利用して、空調スペース
から熱を除去します。外気温がフリークーリングでは効果が得られないレベルまで上がると、DX段が冷房
動作を行うため室内の空気を冷やします。

フリークーリングを有効にするには、2つの条件を満たす必要があります。まず、空気処理装置をAmbicoolに
構成し、次に外気冷房液をある温度にする必要があります。「戻り空気温度 – 外気冷房液温度」は外気冷房
の差温以上であるので、この温度のレベルを割り出します(ソフトウェア・レベル 2 – 差温で設定)。


戻り空気温度が22ºC、フリークーリング液の温度が8ºCで、差温を3ºCを設定した場合、Ambicoolが有効になります。
戻り空気温度が22ºC、フリークーリング液の温度が20ºCで、差温を3ºCに設定した場合、Ambicoolは有効になりません。
「冷房動作」での積分動作はAmbicool動作にも当てはまります。Ambicoolバルブ位置は冷房デマンドに4を掛けて割り出されます。
冷房デマンド15% = 60%のバルブ位置
冷房デマンド20% = 80%のバルブ位置
冷房デマンド25% = 100%のバルブ位置

冷房のDX段は冷房デマンドが100%のとき有効になり、デマンドが25%未満に下がると無効になります。

省エネ空調システム combicool

Combicool動作

多くのビルには、快適な空調を提供するため中央冷水システムが設置されています。 これらのシステムは普通はコンピュータ・ルームや同様のアプリケーションには適していません。これは週末、夜間、冷房が必要ない冬季などには冷水を利用できないためです。

空調装置は、そのような冷水ソースを利用できるときには利用しますが、利用できないときに取って代わるバックアップ用直接膨張システムも備えています。低コストの冷水は冷房シーズンの大半で利用できるのでエネルギー・コストを削減でき、直接膨張システムは、冷水システムが利用できない時期、故障または保守のため停止させたときに継続性と安全性を保証します。

Combicool装置は2つの冷房回路で構成されます。通常、一次回路が冷水システム、二次回路がDXシステムまたは冷水システムになります。Geniusシステムは「給水温度が高い」アラームが作動すると、一次システムから二次システムに自動的に切替えます。このアラームの限度は「給水アラーム限度」、すなわち9ºCで割り出されます。この限度は「ソフトウェア・レベル 1 – 設定ポイント」で設定できます。
