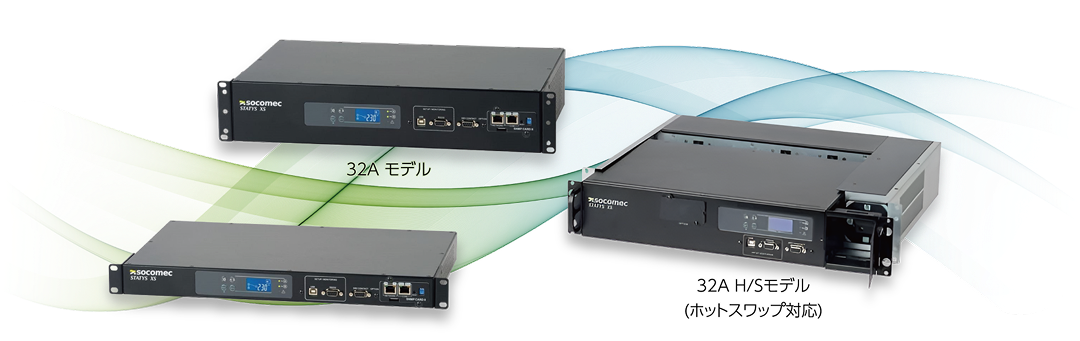

SOCOMEC STATYS XSは、冗長電源非対応のIT機器に対して、容易に冗長構成を実現する 19インチラック搭載型のオートマチックトランスファーシステム(ATS)です。
2系統の電源回路を入力し、 主回路に電源障害が発生した場合は、自動的に別回路に切り替わり、IT機器に継続的な電源を供給します。
特長
- 入力電源 200V ～ 240V（1P+N対応）
- 切替時間 ITIC曲線準拠
- １９インチラック搭載
- IEC320仕様の出力コンセントを複数実装
- LCDディスプレイによるステータス表示
- 自動および手動による入力ソース切り替え
- 同期および非同期の管理
- 専用ソフトウエアによるセットアップ（構成管理）
- 警報出力接点の標準実装
- メンテナンスフリー
ホットスワップ対応
- 32A H/Sモデルはホットスワップ対応
- 電源供給を停止せずに制御ユニットを交換
- 誤操作防止機構付きダブルバイパス回路
- MTTR（平均復旧時間）を削減
オプション
- WEB/SNMPカード
- RS485カード（MODBUS）

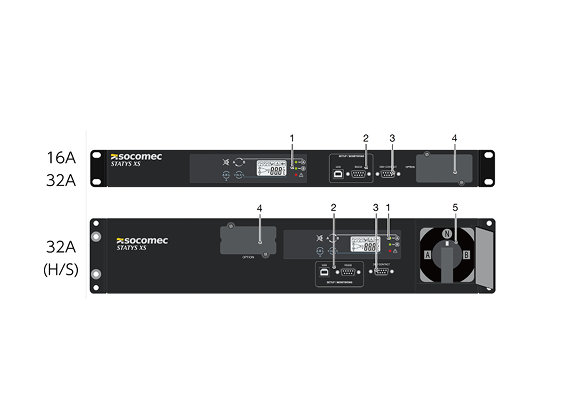

前面インタフェース
- ステータス表示用LCD、および操作ボタン
- セットアップ/ローカルモニタリング用ポート
- 警報出力接点
- オプションカードスロット
- バイパス切替スイッチ

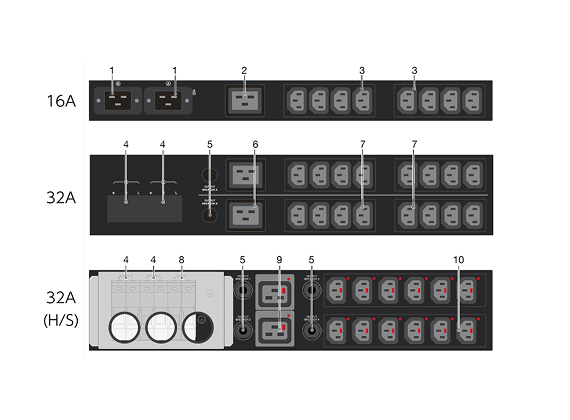

背面接続部
- 入力コンセント(IEC320-C20 x 2)
- 16A出力コンセント(IEC320-C19)
- 10A出力コンセント(IEC320-C13 x 8)
- 入力端子
- 出力保護ヒューズ
- 16A出力コンセント(IEC320-C19 x 2)
- 10A出力コンセント(IEC320-C13 x 16)
- 出力端子
- ロック付16A出力コンセント(IEC320-C19 x 2)
- ロック付10A出力コンセント(IEC320-C13 x 12)
定格・仕様
| モデル | 16A | 32A | 32A H/S（ホットスワップ対応） |
|---|---|---|---|
| 入力 / 出力 | |||
| 定格電流 | 16A (設定可能範囲 10A～16A) | 32A(設定可能範囲 20A～32A) | 32A(設定可能範囲 20A～32A) |
| 定格電圧 | 200/208/220/230/240V(1P+N対応) | ||
| 電圧許容範囲 | ±10%(設定可能範囲 ±5%～±20%) | ||
| 定格周波数 | 50/60Hz | ||
| 周波数許容範囲 | ±10%(設定可能範囲 ±5%～±20%) | ||
| 切替時間 | ITIC曲線準拠 | ||
| 過負荷耐量 | 125% 1分間, 150% 30秒間 | ||
| 接続 | |||
| 入力 | IEC320-C20(16A) x 2 | 6P (10mm²端子) | 4P (最大 35mm²端子) |
| 出力 | IEC320-C19(16A) x 1 IEC320-C13(10A) x 8/td> |
IEC320-C19(16A) x 2 IEC320-C13(10A) x 16 |
ロック付 IEC320-C19(16A) x 2 ロック付 IEC320-C13(10A) x 12 2P(最大35mm²端子) |
| 通信とユーザーインターフェース | |||
| ディスプレイ | LCD | ||
| 標準通信機能 | セットアップ/モニタリング用ポート(USBおよびRS232C) 警報出力接点(無電圧接点 DC24V 1A) x 5(D-sub9) オプション通信カード用スロット x 1 |
||
| 通信オプション | WEB/SNMPカード, RS485カード(MODBUS) | ||
| 環境 | |||
| 動作温度 | 最大 +40°C | ||
| 相対湿度 | 5%～90% 結露なし | ||
| 高度 | 定格保証 <1000m (最大許容 3000m) | ||
| 騒音レベル 1m時 (ISO 3746) | <25dBA | ||
| 寸法および重量 | |||
| 幅[mm] | 440(19インチ) | ||
| 奥行[mm] | 285 | 360 | 420 |
| 高さ[mm] | 44(1U) | 88(2U) | |
| 重量[kg] | 4 | 6 | 9 |
| 規格 | |||
| 適合 | 2014/35/UE, 2014/30/UE | ||
| 規格 | IEC 60950-1, IEC/EN 62310-2 | ||
| 環境 | WEEE, ROHS | ||
| 製品認証 | CE | ||
