SOCOMEC STATYSは、重要な負荷へ安定した電源を供給するために設計された、
インテリジェントなスタティックトランスファーシステム(STS)です。優先系の電源ソースに障害や不具合が発生した場合、
自動的に待機系に切り替え、ミッションクリティカルなシステムの停止を未然に防ぎます。
特長
可用性
ミッションクリティカルな負荷に冗長電源を提供し、供給されたシステムの安定稼働を実現します。
負荷の供給を維持しながら、上流の電源設備および配電設 備のメンテナンスや変更を行うことができます。
柔軟性
あらゆる動作環境または電気環境条件に適応できる柔軟な デジタル制御能力と負荷の特性に応じて同期ソースと非同期 ソースを管理する機能が実装されています。

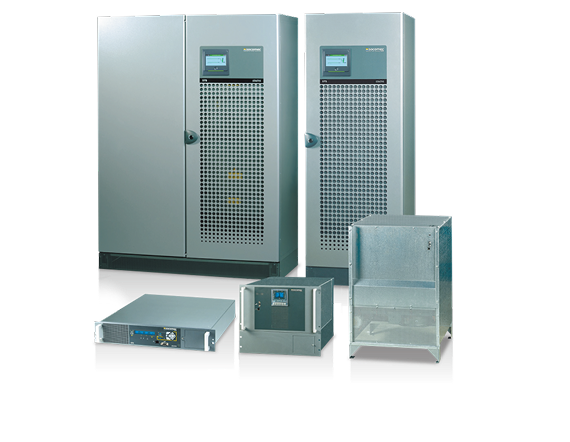

ラックマウント型/キャビネット型/組込み型
標準機能
- 高速スイッチングSCR
- 個別のSCR制御と回路電源
- リアルタイムSCR故障検出
- 冗長冷却(ファン故障監視付き)
- 負荷に応じて設定可能なインテリジェントな切替方式
- 同期ソースと非同期ソースの管理 (設定可能な切替モード)
- ヒューズレス設計またはヒューズ保護設計
- 非線形負荷のニュートラル相に対する柔軟な設計
- 2系統の保守バイパス

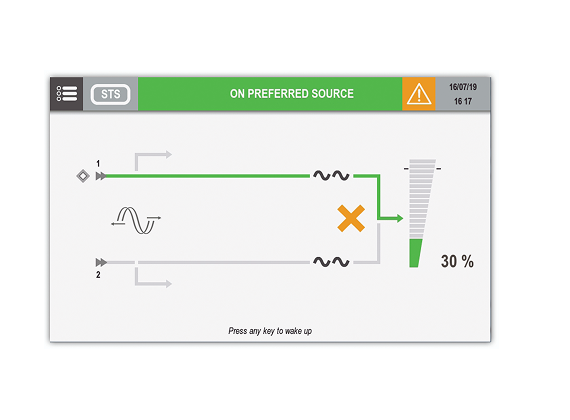

- 7インチカラータッチディスプレイ(200A以上のモデル)
- 完全なデジタル設定
保護される障害
- 主電源の障害
- 上位電源システムの障害
- 同じ電源ソース上の機器に起因する障害
- オペレーター誤操作による障害
オプション
- 外部出力接点
- 通信機能 MODBUS
- WEB/SNMP、および電子メール
定格・仕様
| モデル[A] （ラックマウント型） | 32 | 63 | 63 | 100 |
|---|---|---|---|---|
| 電気仕様 | ||||
| 電圧 | 120 ～ 127/220 ～ 240/254V (±10%) | 208 ～ 220/380 ～ 415/440V (±10%) | ||
| 相数 | 単相 | 3相3線または3相4線 (+ PE) | ||
| 周波数 | 50Hzまたは60Hz (設定可能範囲 ±5%) | |||
| 切替極数 | 2極 | 3極または4極 | ||
| ニュートラル相 | 接地アースに接続可 | |||
| メンテナンスバイパス | インターロックによる保護 | |||
| 過負荷耐量 | 150% 2分間、110% 60分間 | |||
| 効率 | 99% | |||
| 許容力率 | 制限なし | |||
| 環境 | ||||
| 動作温度 | 0 ～ 40° | |||
| 相対 | 0 ～ 95% 結露なし | |||
| 高度 | 定格保証 <1000m | |||
| 冷却 | 強制換気 | |||
| 騒音レベル 1m時 (ISO 3746) | <45dBA | <60dBA | ||
| 寸法、重量等 | ||||
| 幅[mm] | 483 (19インチ) | |||
| 奥行[mm] *1 | 747 | 648 | ||
| 高さ[mm] | 89 (2U) | 400 (9U) | ||
| 重量[kg] | 26 | 58 | ||
| 保護等級 | IP30 | |||
| 規格 | ||||
| 安全および性能 | IEC 62310, IEC 60529, AS 62310, AS 60529 | |||
| EMC | C2 category (IEC 62310-2, AS 62310.2) | |||
| 保護クラス | CBまたはPC class | |||
| 製品認証 | CE, RCM (E2376) | |||
| モデル[A] (キャビネット型) | 200 | 300 | 400 | 600 | 800 | 1000 | 1250 | 1400 | 1600 |
|---|---|---|---|---|---|---|---|---|---|
| 電気仕様 | |||||||||
| 電圧 | 208 ～ 220/380 ～ 415/440V (±10%) | ||||||||
| 相数 | 3相3線または3相4線 (+ PE) | ||||||||
| 周波数 | 50Hzまたは60Hz (設定可能範囲 ±5%) | ||||||||
| 切替極数 | 3極または4極 | ||||||||
| ニュートラル相 | 接地アースに接続可 | ||||||||
| メンテナンスバイパス | インターロックによる保護 | ||||||||
| 過負荷耐量 | 150% 2分間、110% 60分間 | ||||||||
| 効率 | 99% | ||||||||
| 許容力率 | 制限なし | ||||||||
| 環境 | |||||||||
| 動作温度 | 0 ～ 40° | ||||||||
| 相対湿度 | 0 ～ 95% 結露なし | ||||||||
| 高度 | 定格保証 <1000m | ||||||||
| 冷却 | 強制換気 | ||||||||
| 騒音レベル | <60dBA | <84dBA | |||||||
| 寸法、重量等 | |||||||||
| 幅[mm] | 500 | 700 | 900 | 1400 | 2010 | ||||
| 奥行[mm] *2 | 600 | 950 | 815 | ||||||
| 高さ[mm] | 1930 | 1955 | |||||||
| 重量[kg] | 195 | 270 | 345 | 685 | 1200 | ||||
| 保護等級 | IP20 | ||||||||
| 規格 | |||||||||
| 安全および性能 | IEC 62310, IEC 60529, AS 62310, AS 60529 | ||||||||
| EMC | C2 category (IEC 62310-2, AS 62310.2) | ||||||||
| 保護クラス | CBまたはPC class | ||||||||
| 製品認証 | CE, RCM (E2376) | ||||||||
*1, *2 奥行にハンドル (+40mm) は含まれません。
1800Aの仕様につきましては、弊社営業担当までお問い合わせください。
組込み型を希望される場合は、弊社営業担当までご相談ください。
